需求分析
   針對航空調度需求而推出的音視頻多媒體指揮調度系統，向各級調度員提供包括語音、圖像、視頻、數據、會議式交互等全方位形式的調度方式，各級調度員在實施調度工作中能夠滿足現場感和交互感，如面對面般的交流，能夠適時獲得需要的數據、信息、現場場景以及交流工作的平臺，從而比較完善、安全、精細化地完成調度工作。
2. 方案描述
   本指揮調度系統融合了SDH光纖傳輸、衛星、IP、GSM以及E1等多種通信方式，實現在該系統上視頻終端、固定電話、手持對講機、臺式對講終端、手機以及通信車等語音終端的接入，整個系統中光纖通信為主要通信方式，保證了足夠的圖像傳輸帶寬，同時無線鏈路作為輔助傳輸方式實現無線終端接入到該調度系統當中。能夠兼容接入已有的軍隊專線(E1線路或者光線路)、電信固話網絡、手機終端、衛星電話以及無線電臺終端，能夠充分發揮該系統的多媒體特性，滿足部隊對調度業務全方位的需求。

  航管指揮調度中心，對于使用傳統手段下的音視頻通信已經不足以滿足系統指揮調度的要求。我公司針對本系統需求，充分發揮瑞光的多媒體融合音視頻指揮調度系統功能，規劃設計基于音、視頻綜合傳輸，以及網絡、文本、短信、傳真等綜合信息交互手段，解決“看得到、聽得見、管得著”音視頻指揮調度問題，實現對專機工作精準、高效的指揮控制，為首長的決策提供實時、準確、高效的信息化技術保障。
  本系統集SDH光纖傳輸、E1接入、各種64K的Z接口（如電話接口、電臺接口、衛星電話接口、擴音話筒接口等）、以及IP通信等接入手段于一體，實現音頻、視頻、網絡的傳輸與交換。并提供無縫連接的語音記錄語音信箱服務器、網絡管理服務器、傳真郵件收發服務器。同時本系統提供與之相連的光纖傳輸設備的集中網管，對遠端設備進行配置和狀態查詢。

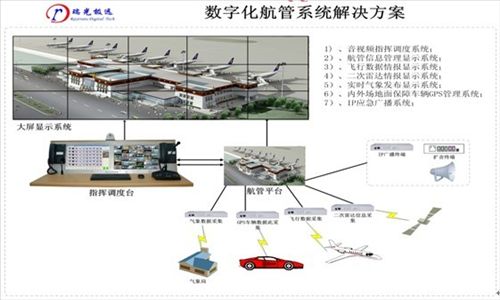

  通過指揮中心的指揮操控臺，接入、處理、輸出各類信息，將現有的各種通信手段、機場視頻監控、航管數據顯示、飛行情報顯示、實時氣象資料，等接入指揮中心，并在大屏幕電視墻上輸出顯示，建立數字化的音頻、視頻、數據綜合指揮體系，實現全天候的音、視頻數據實時傳輸、監控、對講、廣播等一體化、現代化、智能化指揮功能。依據系統主要功能劃分為以下分系統。

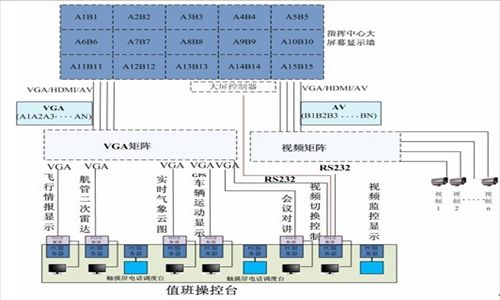

2.1 HDID液晶拼接大屏幕系統

2.1.1 航管數據顯示系統
  航管中心數據通過光纖，傳輸?shù)?a href=http://www.cdesgmjjd.com/zhengfuzhihuidiaoduxitong/ target=_blank class=infotextkey>指揮控制操作臺，接入屏接顯示控制單元，對所需數據進行處理并在大屏上進行控制顯示，為首長決策提供航管數據保障。
2.1.2 飛行數據情報顯示系統
  飛行保障中心情報數據通過光纖接入控制臺，接入屏接顯示控制單元，對所需數據進行處理并在大屏上進行控制顯示，為首長決策提供飛行數據保障。
2.1.3 實時氣象資料顯示系統
  氣象保障中心的氣象資料通過光纖接入控制臺，接入屏接顯示控制單元，對所需數據進行處理并在大屏上進行控制顯示，為首長決策提供氣象數據保障。
2.1.4 內場GPS車輛調度監控系統
  通過接入內場車輛GPS監控系統，可對內場各類保障車輛進行實時定位，并對其進行語音調度指揮。
2.1.5 雷達信號二次顯示系統
  航管中心數據通過光纖，傳輸?shù)?a href=http://www.cdesgmjjd.com/zhengfuzhihuidiaoduxitong/ target=_blank class=infotextkey>指揮控制操作臺，接入屏接顯示控制單元，對所需雷達數據進行處理并在大屏上進行控制顯示，為首長決策提供航管數據保障。
2.1.6 視頻監控系統
  將內場及有關保障中心的視頻信號傳輸至大屏顯示系統進行控制顯示，為指揮中心提供視頻信息保障。
2.2 綜合業務通信指揮調度指揮系統
  音視頻指揮調度系統是指揮中心的核心部分，各種業務和通信的功能都是通過該系統實現的。通過瑞光公司自主知識產權的IDM MSTP G3CP設備實現各種信息傳輸功能、各類信息接入功能、各子系統業務處理功能，是一款集程控調度電話、音視頻指揮調度功能于一體的多媒體融合通信平臺。
IDM MSTP G3CP是一個基于PBX和IPPBX的雙系統交換設備，對于重要的場所，要求圖像和聲音的實時性比較高，并且確保通信線路的可靠性，選擇基于E1傳輸?shù)腜BX系統進行音視頻交換。對于一些有獨立IP通道的場所，采用IPPBX進行音視頻軟交換。
對于其他多業務共享IP通道，多種業務之間做出相精準相對應的限制規劃，確保音視頻的實時性，為指揮中心的調度指揮提供有力保障。
2.2.1 電話接入系統
  可集成磁石、共電、程控等電話。
將配線機房的磁石電話、共電電話、程控電話等引接到在機房中新增的pcm設備中，通過pcm設備的光接口接到指揮控制平臺，在指揮控制平臺上配置磁石電話模塊、共電電話模塊、程控電話模塊等，這些功能模塊復用到PDH盤上，通過PDH盤的光接口引接到配線機房pcm設備上。這些功能模塊對應現有的外場專線，也可通過指揮調度平臺新增多路磁石、共電和程控電話接口。
2.2.2 “一觸直通”電話系統

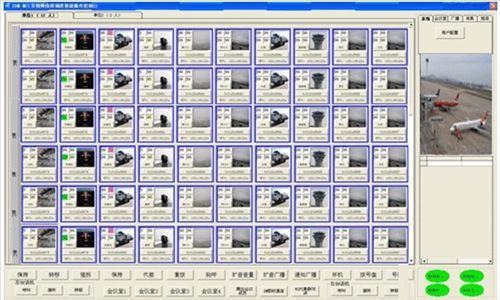

   觸摸屏調度臺及綜合通信系統

指揮調度平臺對所有電話都可以設置一鍵直通功能，可以預先設置熱線按鍵直接一鍵撥號，也可以通過控制臺觸摸屏某個成員圖標點擊呼叫。通過指揮調度平臺軟件，在控制臺觸摸屏上電話用戶都可以有2類圖標，一類是傳統電話用戶圖標，一類是IP電話用戶圖標，通過點擊該圖標，實現控制臺和任何一個電話用戶一鍵直通。如果該電話用戶安裝有指揮調度終端，通過點擊IP電話用戶圖標，可實現與該用戶的可視對講。
一鍵直通具有點對點通話，也可分組一鍵直通，在指揮調度平臺上將主要作戰單位分組，幾個終端用戶分為一組，點擊該組圖標時，實現控制臺對這一組成員所有用戶一鍵直通。
2.2.3 視頻監控、視頻對講、視頻會議、電話會議管理系統
  與音視頻終端互聯，實現視頻監控、視頻對講、視頻會議等功能。
視頻監控子系統：對重要的場所進行音頻高保真監聽、視頻的IP高清監控。指揮中心可以調看視頻終端對現場的視頻監控圖像。攝像頭等攝像設備可以就近和電話終端綁定，對有的多路電話系統共享一路視頻的，具有攝像頭位置預置鎖定功能，先摘機或優先級高的用戶先使用攝像頭，將該攝像頭的監控圖像回傳至指揮中心自動在大屏幕上彈出。有的視頻監控設備綁定有擴音設備，支持?jǐn)U音喊話。
音視頻對講子系統：指裝有雙向音視頻終端的客戶，可以實現雙向視頻對講。也可以實現多方音視頻會議。當音視頻系統的可視電話與普通電話通信時，只能做為普通音頻電話業務使用。
視頻會議子系統：用于多方會議視頻交互對講、視頻合成、以及會議中的文檔傳輸?shù)裙δ堋?a href=http://www.cdesgmjjd.com/duomeitiyinshipindiaodutai/ target=_blank class=infotextkey>調度臺具有視頻會議終端的功能。視頻會議服務器具有會議管理的功能，并具有會議記錄、檢索、回放等功能。本系統可有多個視頻會議室，可以同時召開多路視頻會議。
電話會議管理系統：綜合接入平臺可對所接入電話進行任意編組，組會，實現語音會議功能。
2.2.4 IDM-60N多電臺有線無線轉換直接對講系統；
  可以和各種電臺連接，如超短波電臺、無線對講機等，指揮控制平臺配置有線無線對講模塊。該模塊有多種無線接口，有如超短波電臺、無線對講機等系統，該模塊可以和傳統的模擬集群通信實現無縫連接，每個臺式對講終端可以同時操控2個不同頻率的電臺。
該模塊可配置多個EM2/4接口，可同時接入多個無線電臺，可將對空通信電臺和場面通信電臺等通過控制接口接入，實現不同電臺之間的互聯。該模塊有多個FXO接口和控制臺上的話筒對接，通過電臺控制鍵盤，即可實現指揮控制中心對無線電臺之間的通信。同時，有線無線對講模塊可接入PSTN網絡和GSM網絡，實現了固定電話和移動電話與無線電臺的通信，固定電話或手機與模擬集群的直接對講。
2.2.5 IP應急廣播擴音系統
  擴音廣播系統用于聲音信號的廣播和接收。
指揮控制平臺配置IPPBX模塊可實現內、外場各保障單位的擴音廣播。指揮控制平臺的EM2/4或高保真接口和話筒互聯，指揮控制平臺的IP接口和擴音系統終端設備互聯。
擴音廣播系統也可由IP電話和擴音音箱可以完成該功能。終端收到廣播消息后自動打開擴音聲道開始廣播。遇到突發事件時，可以直接播放應急預案中相應的預案語音文件，自動引導突發事件的處理。
擴音廣播系統可以與現行營區廣播有報警系統對接，實現報警聯動。
2.2.6 電話錄音及檢索系統
  本系統通過綜合接入平臺可對指定電話進行錄音檢索；
錄音分為觸發式錄音和設置式自動錄音。
重要鏈路的音頻、視頻可以設置全部記錄；與各個調度臺的會議電話、調度電話、熱線電話等語音通話要全部記錄；其他臨時定義的、在規定時段的線路要做語音記錄。
語音信箱可以由用戶根據系統提示進行留言等；也可以由調度臺進行錄音留言、或由文本轉換成語音。語音留言可由電話接聽，也可以發送到用戶的郵箱中。
錄音文件的檢索方式可以根據主叫、被叫、開始時間、結束時間、時長等因素記錄檢索。
