IDM-RG2000電話無線集群接入網關
概述

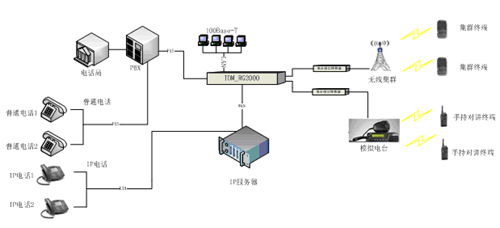

本設備實現兩種不同頻段的電臺進行通信，支持兩路IP電話/普通電話到兩路電臺音頻接口的轉換功能。具備三種工作模式：電話到電臺一對一的直通模式、第一路到兩路電臺的會議模式、第二路電臺到兩路電臺的會議模式。本設備的IP電話支持的SIP協議的服務器和終端對接。普通電話接口可以對接國內主流的電話交換機。IDM_RG2000系列設備主要有兩個版本；如下：
|
型號
|
電臺數量
|
以太網接口
|
描述
|
|
IDM-RG2000
|
2
|
無
|
提供兩路普通電話和兩路電臺接口
|
|
IDM-RG2000_IP
|
2
|
4×FE+WAN
電接口
|
提供兩路IP電話和兩路電臺接口
|
結構說明
IDM_RG2000設備面板：

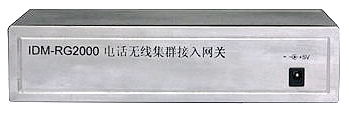

圖2.1 IDM_RG2000設備前面板示意圖

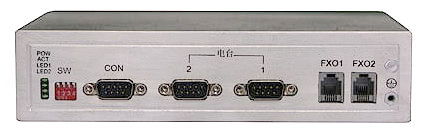

圖2.2IDM_RG2000設備后面板示意圖
IDM_RG2000_IP 設備面板：
面板接口
電源接口、指示燈、撥碼開關。（電源有220輸入和+5V電源輸入兩種）
² 管理接口：CON DB9接口
² 電臺接口： DB9接口
² 中繼接口： RJ11接口
² 局域網接口： LAN1~LAN4；
² 廣域網接口；WAN
設備面板的LED燈提供設備的狀態告警，能很方便了解設備是否工作正常或出于告警狀態。面板指示燈定義表如下：
表2.1.1IDM_RG2000指示燈說明
|
名稱
|
顏色
|
功能
|
描述
|
|
PWR
|
綠
|
電源工作狀態
|
當系統供電正常，此燈亮；當電源供電不正常，此燈滅。
|
|
ACT
|
綠
|
設備運行指示燈
|
當設備CPU正常工作時此燈間隔250MS亮滅閃爍；不正常時常亮或長滅。
|
|
LED1
|
綠
|
通道聲音指示燈
|
當電話通道有聲音時此燈亮；無聲音時此燈滅。
|
|
LED2
|
綠
|
通道聲音指示燈
|
當電臺通道有聲音時此燈亮；無聲音時此燈滅。
|
撥碼開關控制設備工作模式便于用戶根據使用應用場合進行設置。撥碼開關使用方式如下表所示：
表2.1.2IDM_RG2000撥碼開關使用說明
|
SW
|
1
|
2
|
3
|
4
|
|
ON
|
模式選擇低位
|
模式選擇
|
模式選擇
|
模式選擇高位
|
|
OFF
|
SW_4 SW_3 SW-2 SW_1: 選擇設備工作模式說明：
0 0 0 0 ：設備工作于電話電臺一對一直通模式；
0 0 0 1 ：設備工作于第一路電話和第一第二路電臺會議模式；
0 0 1 0 ：設備工作于第二路電話和第一第二路電臺會議模式；
外形尺寸
普通版本采用臺式外觀具體參數如下：
120 × 190 × 44（mm）
IP版本采用19英寸標準1U機箱具體參數如下：
170 × 437.6 × 44（mm）
接口特點
IDM-RG2000 電話網關提供的業務接口有：電臺音頻接口，F(xiàn)XO電話接口，以太網接口。以下是接口特性
電臺音頻接口特性
² 設備提供：2個電臺音頻接口
² 音頻接口使用變壓器耦合方式，抗干擾能力強。
² 音頻輸入輸出阻抗600Ω。
² 音頻接口的接收發送增益可以調節默認為：0DB發送，0DB接收。
² 音頻接口為平衡方式輸入，也可以接成不平衡（一端接地），輸入阻抗600Ω。
電話中繼接口特性
² 設備提供：2個FXO中繼電話接口；
² 電話中繼接口使用變壓器耦合方式，抗干擾能力強。
² 接口阻抗為200Ω+680Ω//0.1u三元件阻抗（可以根據用戶需求提供600Ω純阻）。
以太網電接口
² 10/100BASE-T，全雙工，半雙工，自適應
² 符合特性：IEEE 802.3,802.1P，802.1Q
² 接口：RJ45 （100M五類線，雙絞線）
以太網光接口
² 10/100BASE-FX
² 符合特性：IEEE 802.3，802.1P，802.1Q
² 接口：FS
² 發送功率≥-5dBm，靈敏度≤-35dBm
² 波長：1310/1550nm，傳輸距離：10km，40km, up to 120km
控制接口
² 異步接口：8位數據位，1位停止位，無校驗
² 波特率：57600
