一、 概述

IDM-M2000是一款小型便攜式多媒體調度機，可融合手機通訊、電臺通訊、用戶電話（FXS）、環路中繼（FXO）等多種通訊手段。通過先進的數字語音處理技術和網絡加密傳輸技術使不同頻段的對講機、超短波電臺、短波電臺、傳統PSTN電話（公共交換電話網絡）、IP軟電話和傳統IP話機等設備無縫接入到調度系統網絡中。可直接單獨使用，又可以配調度臺使用，也可以作為大調度系統的遠端集群接入網關使用。既實現遠距離的無線對講通訊，也可實現無線設備與有線終端間的語音雙工互通，方便地解決了無線通訊網的互通、調度、管理、及大范圍組網調度中存在的難題，可適用于邊防哨所、車輛、艦船等環境的多種通信手段融合，也可以方便地接入現有調度系統，實現遠距離大規模的無線組網通信。

IDM-M2000采用全數字信息處理技術，性能優于國家相關標準，既支持傳統PSTN電話接口，也支持SIP標準協議、H.323協議的IP電話。靈活配置能力強，具有很廣的應用環境。采用19英寸1U臺式結構設計。

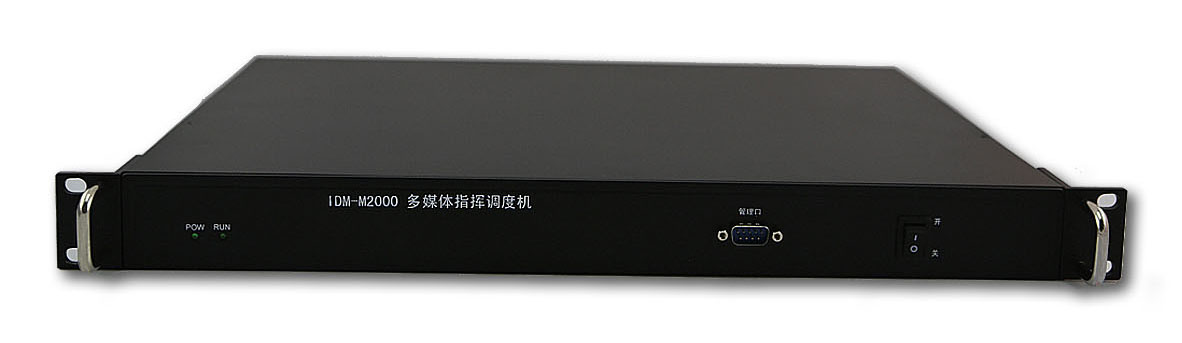

設備前面板圖示

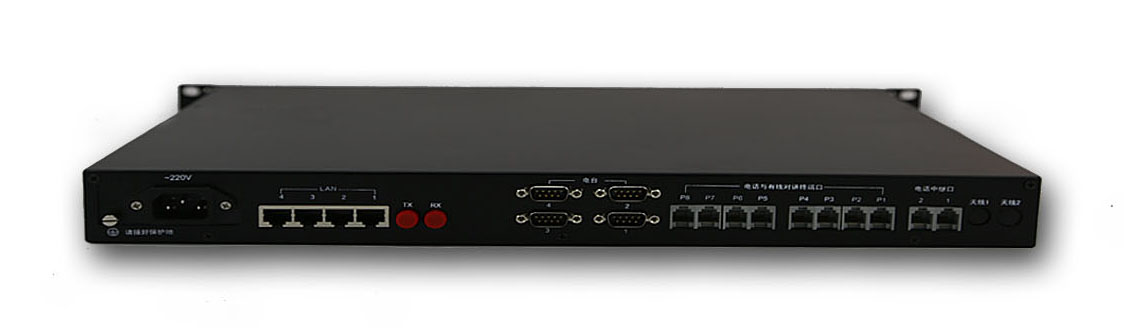

設備后面板圖示

二、 設備配置：

IDM-M2000最多可以接4路無線電臺設備，含HF（短波）、VHF（超短波）單邊帶電臺、350M和800M集群對講等。

設備的中繼接口可以是：

1) GSM/CDMA接口（最多2路）；

2) WAN口支持電接口(RJ45)或者光接口(FC)形式（為IP電話的接入通道、最多2路IP電話可以接入）；

3) 普通電話中繼接口（最少2路）；

本設備接普通電話或有線對講終端的接口數量為4路或8路（每個模塊4路）。

三、 功能說明：

1) 所有有線對講終端之間可以實現對講；

2) 所有有線對講終端和電話可以選擇任意一個或多個無線集群進行守聽和講話；

3) 分機可通過普通電話接口、GSM/CDMA、IP中繼等方式撥打外部電話；

4) 任意兩個或多個無線電臺或集群之間可以橋接。

支持組呼功能，當外線撥入時同一個組呼群里的電話分機同時振鈴，任何一個分機摘機后其它停止振鈴。若有2個以上外線同時呼入，任意電話摘機，先接入優先級高的外線，同時其它分機繼續振鈴；

對于同時呼入的外線電話始終按照優先級接聽，同等優先級的按振鈴先后順序接聽。

通常有線對講終端的優先級要高于內線電話，優先級高的用戶可以中斷低優先級用戶的集群發話權。

四、 應用示例：

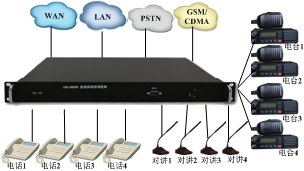

圖一 移動型便攜調度機應用

單臺設備組建小范圍調度系統，作為臨時應急調度使用，在部隊?wèi)?yīng)急訓練、車載指揮系統、邊防哨所、臨時野外應用等場所可發揮重要作用。同時該調度機可以和上級調度機連接。

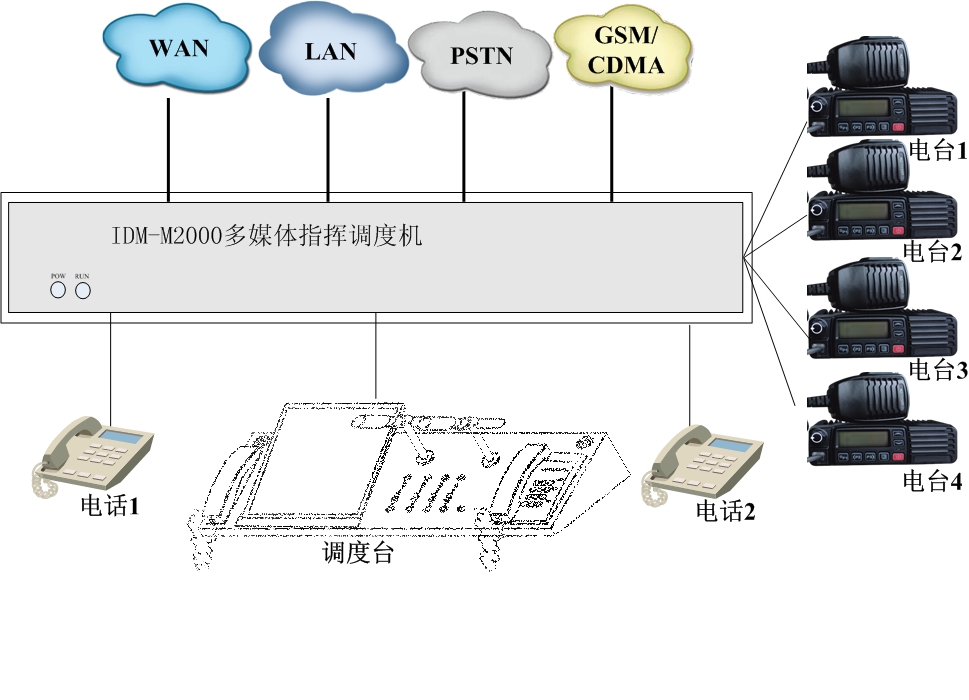

圖二 移動型車載調度機應用

該調度機可部署在移動應急通信車上，配合我公司便攜式調度臺使用，組建一個移動指揮中心，可接駁手機、無線電臺、短波電臺等多種終端，大大提高臨場指揮效率。

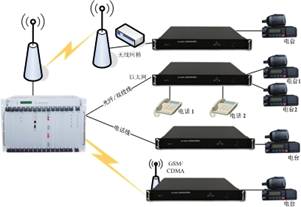

圖三 作為大調度機的遠端集群網關

在大型的調度系統當中，該設備可與中心調度交換機(PBX/IPPBX)配合使用，作為遠端集群網關設備，實現對遠端集群電臺、短波電臺、WIFI終端以及手機等多種媒體終端的調度功能。
